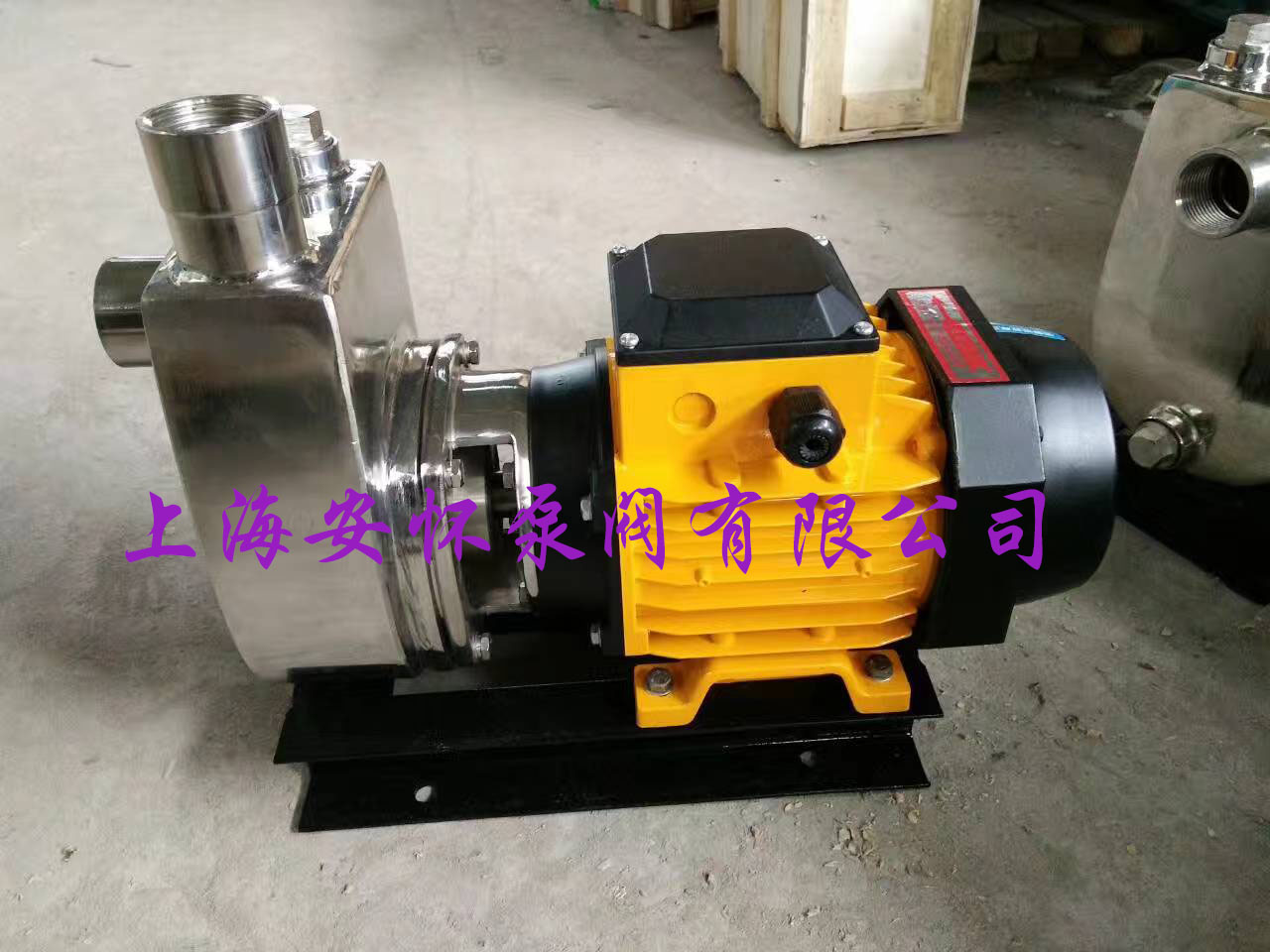

不銹鋼自吸泵的優點及結構特征
不銹鋼自吸泵,是具有了耐腐蝕的材質，和自吸泵具有的自吸功能，可以更廣泛的用在很多腐蝕性的場合中，在使用過程中管路中不需要安裝底閥，工作前只需保證泵體內儲有定量引液即可具有“一次引流、終身自吸"功能。因此既簡化了管路系統，又改善了勞動條件。同時，因為他結構簡單，易維護，所以在使用成本上也實惠！
不銹鋼自吸泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見示意圖。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣不混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液體經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。
結構特征
1、該泵由泵體、葉輪、軸、機架、電機等部件組成，結構精密移動方便。
2、該自吸泵在一般安裝條件下，吸入高度為3米，如果在某種場合需要進一步提高吸入高度，那么安裝時要注意吸入管越短越好，泵的吸入應盡量避免閥門、彎頭和三通。排出管垂直高度在1米內，且在泵出口垂直1米內，中間不設置彎頭，那么可以獲得該泵的最大吸入高度。
3、泵體內設有氣水分離室與出中相通，貯水室與回流閥相通。自吸時，回流閥是自動打開的，回流閥體有正對葉輪的錐型噴嘴，自吸時有助于提高自吸速度。
4、進水接頭與泵體之間裝有橡膠閥片，停止時自動關閉，保持泵內滿液作下次引液之用。
5、泵的進口下端，設有放液口,扭開放液口封蓋,泵內液料即能放凈。
6、出液口、進液口處都用橡膠密封圈，轉軸上密封采用機械密封件來密封。
