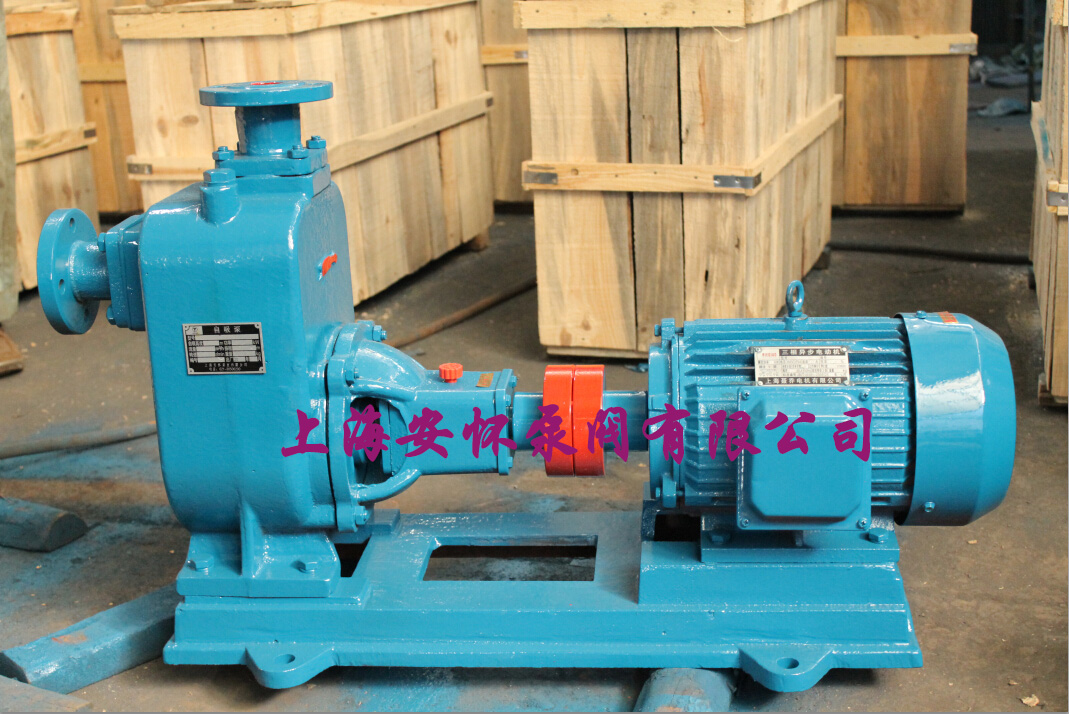

自吸式離心泵的吸程是怎么計算的？
自吸式離心泵和其他泵的主要區別是可以把液體從低于液位的地方把液體吸上來，這樣可以方便使用，在使用離心泵的時候，安裝底閥后，泵也是有一定的吸程的。我們所說的吸程是指允許吸上真空高度，用Hs表示，P1是指泵入口處壓力。那么怎么計算出泵的吸程呢？
而實際的允許吸上真空高度Hs值并不是根據式計算的值，而是由泵制造廠家實驗測定的值，此值附于泵樣本中供用戶查用。應注意的是泵樣本中給出的Hs值是用清水為工作介質，操作條件為20℃及及壓力為1.013×105Pa時的值，當操作條件及工作介質不同時，需進行換算。
1 輸送清水，但操作條件與實驗條件不同，可依下式換算
Hs1=Hs+Ha-10.33 - Hυ-0.24
2 輸送其它液體當被輸送液體及反派人物條件均與實驗條件不同時，需進行兩步換算：第一步依上式將由泵樣本中查出的Hs1;第二步依下式將Hs1換算成H?s
2 汽蝕余量Δh
對于油泵，計算安裝高度時用汽蝕余量Δh來計算，即泵允許吸液體的真空度，亦即泵允許的安裝高度，單位用米。用汽蝕余量Δh由油泵樣本中查取，其值也用20℃清水測定。若輸送其它液體，亦需進行校正，詳查有關書籍。
吸程=標準大氣壓(10.33米)-汽蝕余量-安全量(0.5米)
標準大氣壓能壓管路真空高度10.33米。
例如：某泵必需汽蝕余量為4.0米，求吸程Δh?
解：Δh=10.33-4.0-0.5=5.83米
從安全角度考慮，泵的實際安裝高度值應小于計算值。當計算之Hg為負值時，說明泵的吸入口位置應在貯槽液面之下。
例2-3 某自吸式離心泵從樣本上查得允許吸上真空高度Hs=5.7m。已知吸入管路的全部阻力為1.5mH2O，當?shù)卮髿鈮簽?.81×104Pa，液體在吸入管路中的動壓頭可忽略。試計算：
1 輸送20℃清水時自吸式離心泵的安裝;
2 改為輸送80℃水時自吸式離心泵的安裝高度。
解：1 輸送20℃清水時泵的安裝高度
已知：Hs=5.7m
Hf0-1=1.5m
u12/2g≈0
當?shù)卮髿鈮簽?.81×104Pa，與泵出廠時的實驗條件基本相符，所以泵的安裝高度為Hg=5.7-0-1.5=4.2 m。
2 輸送80℃水時泵的安裝高度
輸送80℃水時，不能直接采用泵樣本中的Hs值計算安裝高度，需按下式對Hs時行換算，即
Hs1=Hs+Ha-10.33 - Hυ-0.24
已知Ha=9.81×104Pa≈10mH2O，由附錄查得80℃水的飽和蒸汽壓為47.4kPa。
Hv=47.4×103 Pa=4.83 mH2O
Hs1=5.7+10-10.33-4.83+0.24=0.78m
將Hs1值代入 式中求得安裝高度
Hg=Hs1-Hf0-1=0.78-1.5=-0.72m
Hg為負值，表示泵應安裝在水池液面以下，至少比液面低0.72m
自吸式離心泵的吸程高度不止與泵的安裝位置有關系，也跟泵的管道內壁粗糙程度、管道密封性等等都有關系，如果希望提高自吸泵的吸程，可以在泵的進口管道安裝底閥，這樣可以有效的提高泵的自吸高度。
